YIG带通滤波器
【标题：】YIG带通滤波器
【编号：】62
【名称：】YIG带通滤波器
【价格：】0
【类型：】YIG带通滤波器
【频率：】0.2～40GHz
【插入损耗：】0～8dB

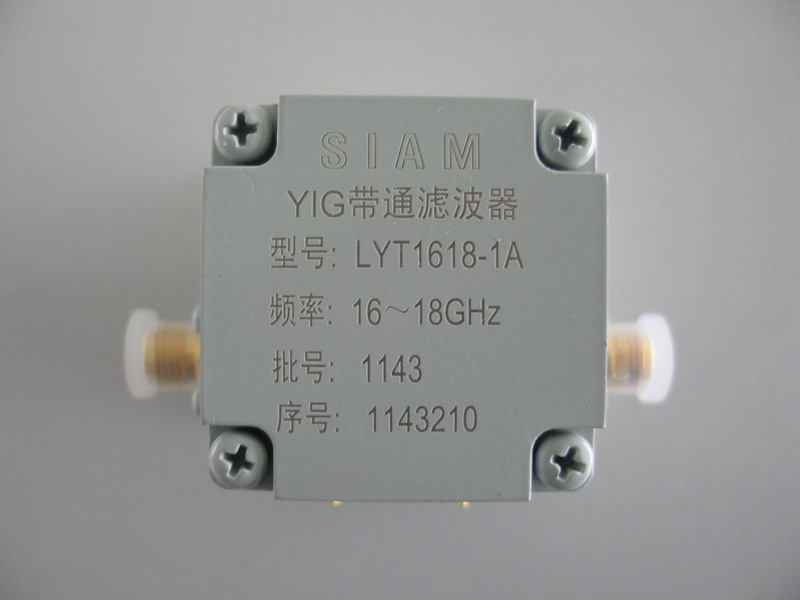

【图片：】
【技术指标：】
| 型号 | 频率 范围 （GHz） |
3dB 带宽 Min （MHz） |
插入 损耗 Max （dB） |
失谐 隔离 Min （dB） |
失谐 假响应 Min （dB） |
波纹与 假响应 组合 Min （dB） |
调谐 线性度 Max （MHz） |
频滞 Max （MHz） |
中心 频率 温漂 Max （MHz） |
外形 尺寸 |
| 标准频段YIG调谐带通滤波器 | ||||||||||
| LYD9001 | 0.5～1 | 10 | 6 | 70 | 40 | 2 | ±2 | 4 | 6 | 91-01 |
| LYD9002 | 1～2 | 10 | 5 | 70 | 40 | 2 | ±3 | 4 | 8 | |
| LYD9003 | 2～4 | 1 | 4 | 70 | 40 | 2 | ±3 | 6 | 8 | |
| LYD9004 | 4～8 | 20 | 4 | 70 | 40 | 2 | ±5 | 8 | 12 | |
| LYD9005 | 8～12 | 25 | 4 | 70 | 40 | 2 | ±8 | 15 | 15 | 91-012 |
| LYD9006 | 12～18 | 25 | 4 | 70 | 40 | 2 | ±10 | 15 | 20 | |
| LYD9007 | 18～26.5 | 30 | 5 | 50 | 35 | 2 | ±25 | 30 | 25 | 91-013 |
| LYD9008 | 26.5～40 | 35 | 6 | 40 | 25 | 2 | ±30 | 60 | 30 | |
| LYD9009 | 4～8 | 150 | 6 | 70 | 40 | 2.5 | ±10 | 10 | 15 | 91-011 |
| LYD9010 | 8～12.4 | 35 | 6 | 70 | 40 | 2.5 | ±10 | 15 | 15 | 91-012 |
| LYD9011 | 12～18 | 30 | 5 | 70 | 40 | 2.5 | ±25 | 15 | 20 | |
| LYD9012 | 6～18 | 15 | 6 | 70 | 40 | 2.5 | ±30 | 25 | 50 | |
| LYD9013 | 2～4 | 100 | 5 | 70 | 40 | 2.5 | ±10 | 8 | 8 | 91-011 |
| GLT00501 | 0.5～1 | 10 | 8 | 75 | 50 | 2.5 | ±2 | 4 | 4 | 35.5*35.5*35.5 |
| GLT0102 | 1～2 | 20 | 5 | 75 | 50 | 2.5 | ±3 | 4 | 5 | |
| GLT0204 | 2～4 | 20 | 5 | 75 | 50 | 2 | ±3 | 6 | 6 | |
| GLT0408 | 4～8 | 20 | 4 | 75 | 50 | 2 | ±5 | 8 | 8 | |
| GLT0812 | 8～12 | 20 | 4 | 75 | 50 | 2 | ±8 | 15 | 15 | |
| GLT0818 | 8～18 | 20 | 5 | 75 | 50 | 2 | ±10 | 15 | 20 | 35.5*35.5*35.5 |
| GLT1826 | 18～26 | 40 | 7 | 50 | 35 | 2 | ±25 | 30 | 28 | 43.4*43.4*43.4 |
| 多倍频程YIG调谐带通滤波器 | ||||||||||
| GLT01124J2 | 1～12.4 | 12 | 6 | 50 | 25 | 2 | ±10 | 12 | 10 | 43.4*43.4*43.4 |
| GLT0226J2 | 2～26 | 15 | 6 | 40 | 25 | 2 | ±25 | 25 | 28 | 43.4*43.4*43.4 |

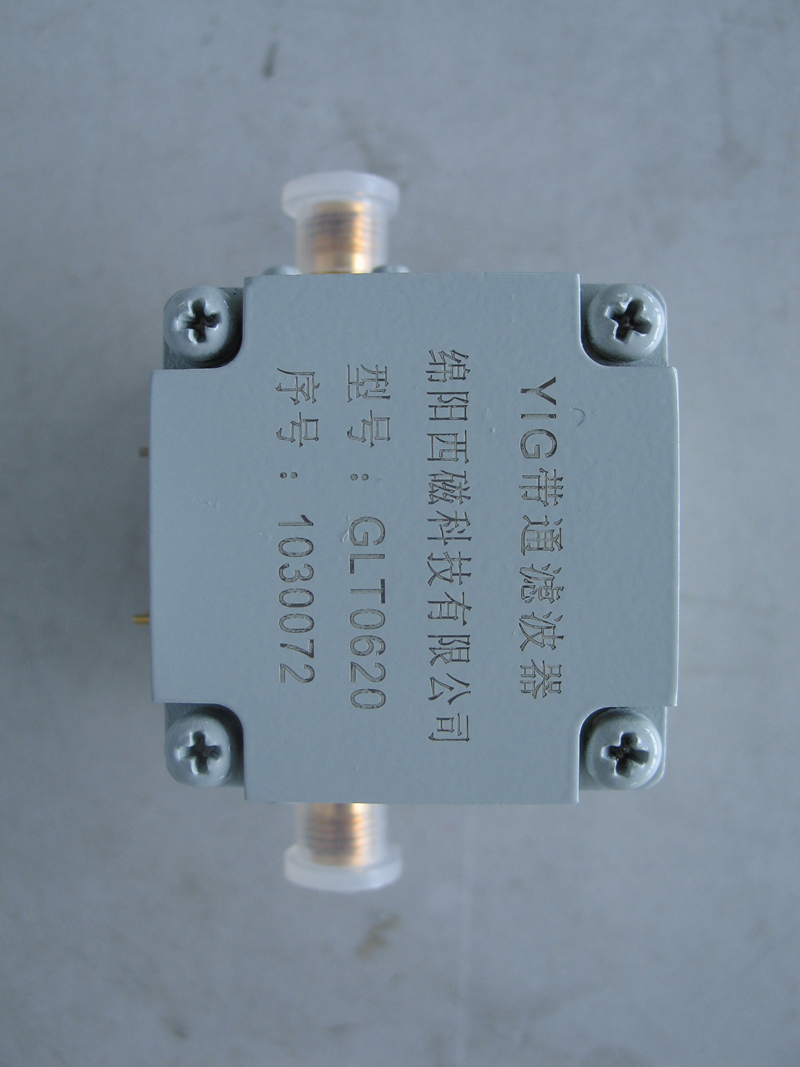

| GLT0620 | 6～20 | 80 | 6 | 70 | 40 | 2 | ±10 | 15 | 15 | 35.5*35.5*35.5 |
| MLT0320J4 | 3～20 | 40 | 6 | 80 | 50 | 2 | ±25 | 25 | 20 | 35.5*35.5*35.5 |
| LYB9001 | 0.5～2 | 10 | 6 | 70 | 40 | 2 | ±2 | 4 | 8 | 91-011 |
| LYB9002 | 2～18 | 20 | 6 | 50 | 40 | 2 | ±20 | 25 | 20 | 91-012 |
| LYB9003 | 8～18 | 20 | 6 | 70 | 40 | 2 | ±10 | 15 | 20 | 91-012 |
| LYB9004 | 2～8 | 20 | 4 | 70 | 40 | 2 | ±6 | 8 | 8 | 91-013 |
| LYB9005 | 1～18 | 20 | 5 | 70 | 40 | 2 | ±20 | 25 | 20 | 91-012 |
| LYB9006 | 2～26.5 | 20 | 8 | 70 | 40 | 2 | ±30 | 30 | 25 | 91-013 |
【产品详细介绍：】产品特点
频率覆盖范围宽且无缝覆盖；良好的调谐线性度；带外抑制高；工作温度范围宽；同时，可配置数字或模拟激励器实现数字快速、准确的频率调谐。采用通用的SMA输入输出接口。
产品应用
应用于微波测量仪器、宽带接收机与电子设备。
产品性能描述
标准频段系列YIG带通滤波器覆盖从0.2～0.5、0.5～1GHz、1～2GHz、2～4GHz、4～8GHz、8～12GHz、12～18GHz、18～26.5GHz、26.5～40GHz等多个频段，多倍频程系列覆盖从1～18、2～26.5GHz、3～40GHz等多个频段，通过电调完成有用的微波信号选通。所有的YIG带通滤波器既可以单独供货，也可以配置专门的模拟、数字驱动器。

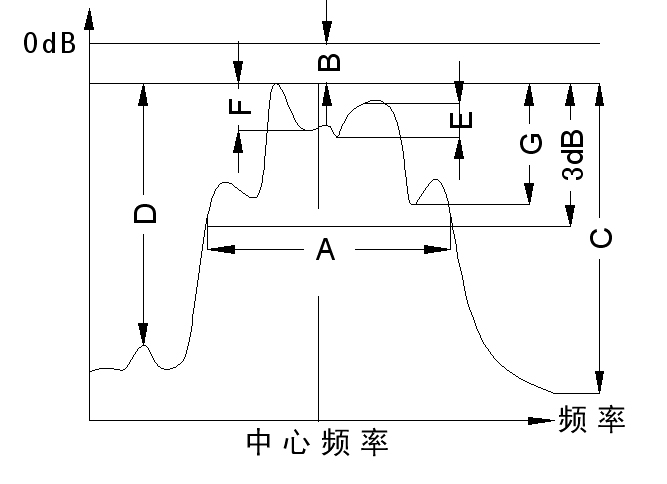

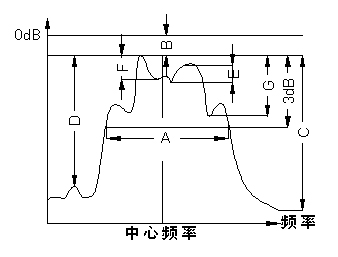

YIG带通滤波器技术参数定义
图中
A．3dB带宽：相对比插入损耗小三分贝的两点间的频带宽度，单位：MHz；
B．插入损耗：相对参考电平，为通带内传输损耗最小值，单位：dB；
C．失谐隔离：远离谐振点外相对于参考电平的最小衰减值，单位：dB；
D．失谐假响应：在频率响应曲线边缘外响应峰值相对于插入损耗的衰减量，单位：dB；
E．通带假响应：由静磁模或其它寄生模式引起的附加响应，在通带内相对于正常频响曲线对应点的衰减量，单位：dB；
F．通带波纹：由于过耦合引起的通带内波纹的峰—峰值，单位：dB；
G．通带波纹与假响应组合：在通带内有波纹和假响应时，相对于插入损耗的最大衰减，单位：dB。
频滞：在工作频率范围正常调谐情况下，测得某点频率（f1）和对应调谐电流（I）；再由最小工作频率向最大工作频率反复调谐数次后，在同一调谐电流（I）下测得频率(f2)与（f1）的频差。单位：MHz。
频率温度漂移：在工作频率范围和规定工作温度范围内，工作频率随温度最大变化量，单位：MHz。
调谐线性度：在室温下，工作频率与电流关系曲线同最佳拟合直线的最大频差，单位：±MHz。
